GNM 系列直流电机
GNM 70 系列

三种不同结构长度电机额定输出功率：175...700 W
驻机制动器和测速计作为可选项
法兰直径140 mm

匹配使用直齿轮 GCN:
单，双和三级
最大输出扭矩630 Nm

匹配使用蜗轮 G50.1:
最大输出扭矩100 Nm

　

型号 电压 速度 扭矩 齿轮类型/变速比 驻机制动器 测速计 增量编码器
V rpm Nm
GNM 7045
 24 1500 1.11
　		 　
GNM 7045 24 3000 0.987
　		 　
GNM 7045 180 1500 1.11
　		 　
GNM 7045 180 3000 0.987
　		 　
GNM 7085 24 1500 1.91
　		 　
GNM 7085 24 3000 1.69
　		 　
GNM 7085 180 1500 1.91
　		 　
GNM 7085 180 3000 1.69
　		 　
GNM 70130 24 1500 2.74 可提供蜗轮
　		 　
GNM 70130 24 3000 2.23 可提供直齿轮，蜗轮
　		 　
GNM 70130 180 1500 2.74 可提供蜗轮
　		 　
GNM 70130 180 3000 2.23 可提供直齿轮，蜗轮
　		 　

总体数据:
型号 　 GNM 7045
编号 　 1791
系列 　 A
额定速度 rpm 1500
额定电压 V 24
额定电流 A 9.7
额定功率 W 175
占空比符合VDE(德国电气工程师协会) 0530标准 　 S1
防护等级符合VDE(德国电气工程师协会) 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学数据:
马达惯性矩 kgm2 0.86*10-3
额定转矩 Nm 1.11
启动转矩 Nm 7.7
失速最大连续力矩 Nm 1.2
速度调节常数 N-1 cm-1 rpm 1.8
力学时间常数 ms 16.2
摩擦矩 Nm 0.15
电驱重量 kg 2.1
总重 kg 6.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 0.3
电驱电感 mH 1.3
端子阻抗 Ohm 0.315
恒压 V/1000 rpm 13.56
恒矩 Nm/A 0.1295
启动电流 A 68
最大峰值电流 A 67
电气时间常数 ms 4.1
热数据:
最大环境温度 ℃ 40
绝缘符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.82

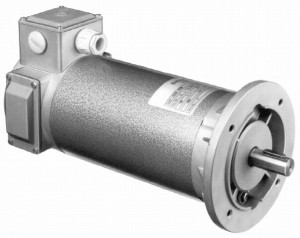

图片:
　

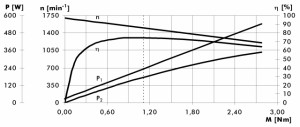

工作特性:
　

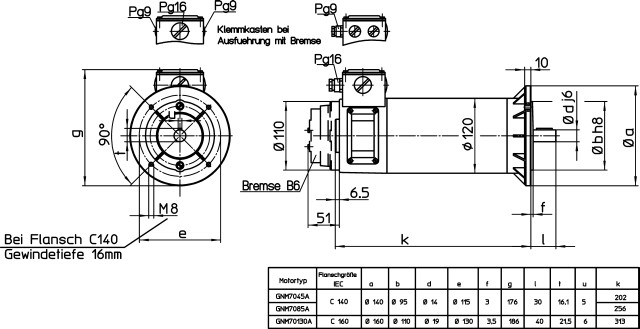

图纸:
　
总体数据:
型号 　 GNM 7045
编号 　 1792
系列号 　 A
额定速度 rpm 3000
额定电压 V 24
额定电流 A 16.3
额定功率 W 310
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 0.86*10-3
额定扭矩 Nm 0.987
启动扭矩 Nm 7.6
失速最大连续扭矩 Nm 1.2
速度调节常数 N-1 cm-1 rpm 2
力学时间常数 ms 17.8
摩擦矩 Nm 0.18
电驱重量 kg 2.1
总重 kg 6,7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 0.095
电驱电感 mH 0.37
端子阻抗 Ohm 0.106
电压常数 V/1000 rpm 7.5
扭矩常数 Nm/A 0.0716
启动电流 A 169
最大峰值电流 A 120
电气时间常数 ms 3.5
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.17
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 7045
编号 　 1793
系列号 　 A
额定速度 rpm 1500
额定电压 V 180
额定电流 A 1.3
额定功率 W 175
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 0.86*10-3
额定扭矩 Nm 1.11
启动扭矩 Nm 7
失速最大连续扭矩 Nm 1.2
速度调节常数 N-1 cm-1 rpm 2
力学时间常数 ms 18.4
摩擦矩 Nm 0.15
电驱重量 kg 2.1
总重 kg 6.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 20.8
电驱电感 mH 86
端子阻抗 Ohm 21.1
电压常数 V/1000 rpm 104
扭矩常数 Nm/A 0.993
启动电流 A 8.3
最大峰值电流 A 8
电气时间常数 ms 4.1
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.82
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 7045
编号 　 1794
系列号 　 A
额定速度 rpm 3000
额定电压 V 180
额定电流 A 2.2
额定功率 W 310
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 0.86*10-3
额定扭矩 Nm 0.987
启动扭矩 Nm 7.3
失速最大连续扭矩 Nm 1.2
速度调节常数 N-1 cm-1 rpm 1.9
力学时间常数 ms 16.8
摩擦矩 Nm 0.18
电驱重量 kg 2.1
总重 kg 6.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 5.4
电驱电感 mH 22
端子阻抗 Ohm 5.6
电压常数 V/1000 rpm 56
扭矩常数 Nm/A 0.535
启动电流 A 29
最大峰值电流 A 15.5
电气时间常数 ms 3.9
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.17
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 7085
编号 　 1869
系列号 　 A
额定速度 rpm 1500
额定电压 V 24
额定电流 A 14.7
额定功率 W 300
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.37*10-3
额定扭矩 Nm 1.91
启动扭矩 Nm 13.9
失速最大连续扭矩 Nm 2.05
速度调节常数 N-1 cm-1 rpm 0.76
力学时间常数 ms 10.9
摩擦矩 Nm 0.18
电驱重量 kg 3.1
总重 kg 9.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 0.154
电驱电感 mH 0.62
端子阻抗 Ohm 0.16
电压常数 V/1000 rpm 14.85
扭矩常数 Nm/A 0.1418
启动电流 A 127
最大峰值电流 A 110
电气时间常数 ms 3.9
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.61
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 7085
编号 　 1868
系列号 　 A
额定速度 rpm 3000
额定电压 V 24
额定电流 A 26.6
额定功率 W 530
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.37*10-3
额定扭矩 Nm 1.69
启动扭矩 Nm 13.9
失速最大连续扭矩 Nm 2.05
速度调节常数 N-1 cm-1 rpm 0.94
力学时间常数 ms 13.4
摩擦矩 Nm 0.21
电驱重量 kg 3.1
总重 kg 9.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 0.044
电驱电感 mH 0.165
端子阻抗 Ohm 0.05
电压常数 V/1000 rpm 7.48
扭矩常数 Nm/A 0.0714
启动电流 A 336
最大峰值电流 A 220
电气时间常数 ms 3.3
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.01
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 7085
编号 　 201
系列号 　 A
额定速度 rpm 1500
额定电压 V 180
额定电流 A 2.1
额定功率 W 300
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.37*10-3
额定扭矩 Nm 1.91
启动扭矩 Nm 13.7
失速最大连续扭矩 Nm 2.05
速度调节常数 N-1 cm-1 rpm 0.72
力学时间常数 ms 10.3
摩擦矩 Nm 0.18
电驱重量 kg 3.1
总重 kg 9.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 7.2
电驱电感 mH 30.5
端子阻抗 Ohm 7.4
电压常数 V/1000 rpm 104
扭矩常数 Nm/A 0.993
启动电流 A 22.8
最大峰值电流 A 15.5
电气时间常数 ms 4.1
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.61
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 7085
编号 　 200
系列号 　 A
额定速度 rpm 3000
额定电压 V 180
额定电流 A 3.6
额定功率 W 530
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.37*10-3
额定扭矩 Nm 1.69
启动扭矩 Nm 12.8
失速最大连续扭矩 Nm 2.05
速度调节常数 N-1 cm-1 rpm 0.77
力学时间常数 ms 11
摩擦矩 Nm 0.21
电驱重量 kg 3.1
总重 kg 9.7
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 2.1
电驱电感 mH 10
端子阻抗 Ohm 2.3
电压常数 V/1000 rpm 56
扭矩常数 Nm/A 0.535
启动电流 A 64.3
最大峰值电流 A 27
电气时间常数 ms 4.3
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.01
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 70130
编号 　 1870
系列号 　 A
额定速度 rpm 1500
额定电压 V 24
额定电流 A 21.8
额定功率 W 430
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.87*10-3
额定扭矩 Nm 2.74
启动扭矩 Nm 19.8
失速最大连续扭矩 Nm 3
速度调节常数 N-1 cm-1 rpm 0.56
力学时间常数 ms 10.9
摩擦矩 Nm 0.19
电驱重量 kg 4.2
总重 kg 13.2
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 0.09
电驱电感 mH 0.39
端子阻抗 Ohm 0.105
电压常数 V/1000 rpm 14.07
扭矩常数 Nm/A 0.1344
启动电流 A 171
最大峰值电流 A 165
电气时间常数 ms 3.7
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.25
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 70130
编号 　 1871
系列号 　 A
额定速度 rpm 3000
额定电压 V 24
额定电流 A 36
额定功率 W 700
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.87*10-3
额定扭矩 Nm 2.23
启动扭矩 Nm 20,1
失速最大连续扭矩 Nm 3
速度调节常数 N-1 cm-1 rpm 0.65
力学时间常数 ms 12.8
摩擦矩 Nm 0.23
电驱重量 kg 4.2
总重 kg 13.2
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 0.026
电驱电感 mH 0.105
端子阻抗 Ohm 0.032
电压常数 V/1000 rpm 7.16
扭矩常数 Nm/A 0.0684
启动电流 A 487
最大峰值电流 A 330
电气时间常数 ms 3.0
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 0.89
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 70130
编号 　 1872
系列号 　 A
额定速度 rpm 1500
额定电压 V 180
额定电流 A 2.9
额定功率 W 430
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.87*10-3
额定扭矩 Nm 2.74
启动扭矩 Nm 18.4
失速最大连续扭矩 Nm 3
速度调节常数 N-1 cm-1 rpm 0.55
力学时间常数 ms 10.8
摩擦矩 Nm 0.19
电驱重量 kg 4.2
总重 kg 13.2
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 5.7
电驱电感 mH 24
端子阻抗 Ohm 5.9
电压常数 V/1000 rpm 106
扭矩常数 Nm/A 1.01
启动电流 A 28.1
最大峰值电流 A 20.5
电气时间常数 ms 4.1
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 1.25
图片:
　
工作特性:
　
图纸:
　
　
总体数据:
型号 　 GNM 70130
编号 　 213
系列号 　 A
额定速度 rpm 3000
额定电压 V 180
额定电流 A 4.6
额定功率 W 700
占空比符合VDE 0530标准 　 S1
防护等级符合 VDE 0530标准 　 IP 54
旋转方向 　 可反转
连接类型 　 夹头盒
力学类型:
马达惯性矩 kgm2 1.87*10-3
额定扭矩 Nm 2.23
启动扭矩 Nm 19.5
失速最大连续扭矩 Nm 3
速度调节常数 N-1 cm-1 rpm 0.53
力学时间常数 ms 10.5
摩擦矩 Nm 0.23
电驱重量 kg 4.2
总重 kg 13,2
轴承 　 球轴承
电气数据:
电驱阻抗 Ohm 1.45
电驱电感 mH 6
端子阻抗 Ohm 1.6
电压常数 V/1000 rpm 56
扭矩常数 Nm/A 0.535
启动电流 A 85.7
最大峰值电流 A 41
电气时间常数 ms 3.8
热数据:
最大环境温度 ℃ 40
绝缘等级符合 VDE 0530标准 　 F
热时间常数 min 53
温升 n.v. K/W 0.89
图片:
　
工作特性:
　
图纸:
　
　		 　
　
　
